Zerspanungstechnik

Standort Hof Raum C016

Bei der Zerspanung erfolgt der Materialabtrag von einem Werkstück hin zu einer definierten Geometrie durch eine Werkzeugschneide. Abfallprodukt sind dabei entsprechend der Bezeichnung Späne. Unser Labor bietet dabei einen Einblick in die wesentlichen Zerspanungsverfahren – Drehen, Fräsen und Bohren – und erlaubt einen Vergleich zwischen konventionellen manuellen Maschinen und hochmodernen CNC-Werkzeugmaschinen.

Neben der Einordnung von Anwendungen inklusive der Vor- und Nachteile sollen hier die Studierenden fertigungstechnische Grundlagen erlernen und kleine Projekte umsetzen. Weiterhin werden diese Prozesse beispielsweise zur Herstellung diverser Bauteile eingesetzt (z. B. Herstellung eines Spritzgießwerkzeuges, Fahrzeugkomponenten unserer Formula Student).

Drehen

Beim Drehen rotiert das Werkstück um die eigene Achse, wodurch die Hauptschnittbewegung ausgeführt wird. Dabei wird ein einschneidiges Werkzeug entlang des Werkstückes bewegt, um die gewünschte geometrische Form zu erreichen. Dadurch können zylindrischer bzw. rotationssymmetrische Werkstücke hergestellt werden.

CNC-Drehmaschine mit Gegenspindel und angetriebenen Werkzeugen
Typ: TC600 von SPINNER

Spanungsgrößen beim Drehen (Quelle: Europa Lehrmittel, 2017, S. 157)

Fräsen

Beim Fräsen hingegen erfolgt die Spanabnahme mit einem meist mehrzahnigen Werkzeug (Fräser), welches durch seine Rotation die Schnittbewegung ausführt. Dieses Verfahren kann sowohl zur Bearbeitung von planen Flächen als auch zur Herstellung komplexer, dreidimensionaler Konturen eingesetzt werden.

5-Achs-CNC-Fräsmaschine
Typ: U630 von SPINNER

Umfangsfräsen und Stirnfräsen (Quelle: DIN 8589-3:2003-09, Fertigungsverfahren Spanen - Teil 3: Fräsen; Einordnung, Unterteilung, Begriffe; S. 3)

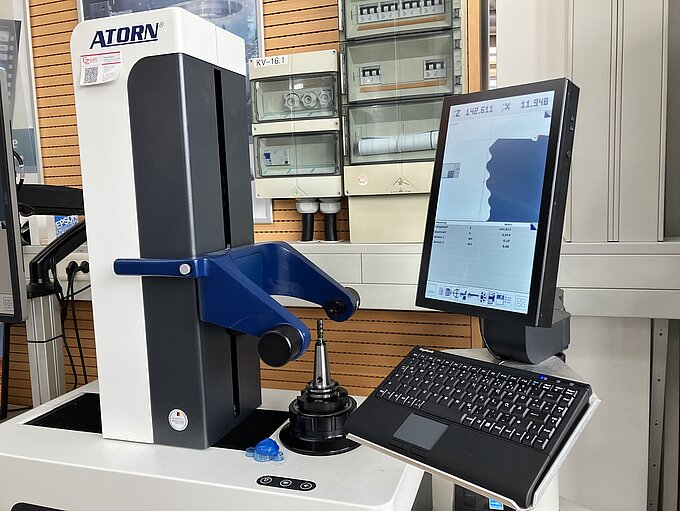

Werkzeugvoreinstellgerät

ATORN IC1 von EZset

CNC-Werkzeugmaschinen benötigen exakte Werkzeuggeometriedaten, um Teile präzise zu fertigen. Daher ermittelt das Voreinstellgerät die genauen Werkzeugdaten außerhalb der Maschine. Die neue 5-Achs-Fräsmaschine hat zudem ein integriertes Messsystem.

Säulenbohrmaschine und Werkstattpresse

Beim Bohren erfolgt eine kreisförmige Schnittbewegung, bei dem die Drehachse des Werkzeuges und die Achse der zu erzeugenden Innenfläche identisch sind und die Vorschubbewegung in Richtung dieser Achse verläuft.

Mit Hilfe der Werkstattpresse können Umformungen vorgenommen werden, Teile miteinander verpresst oder voneinander getrennt sowie gerichtet werden.

Werkzeugschrank

PickOne

Zur Verdeutlichung moderner Lagersysteme für Werkzeuge und kleinere Elemente verfügen wir über ein Warenausgabesystem. Dadurch können Objekte in das System eingepflegt, eingelagert, entnommen und auch rückverfolgt bzw. überwacht werden.
